工業內窺鏡自誕生之日起就向社會展示了其眾多先進之處，而且一直在不斷完善與進步，從光學影像到視頻影像，從肉眼直視到數字化顯示與存儲，從簡單透鏡組到引入操作系統和應用軟件的系統，從只能單點工作的設備到遠程異地檢測，從粗糙的比較測量到精準的相位掃描三維立體測量......從也內窺鏡帶給人們太多驚喜。而今天我們要重點說的是工業內窺鏡的突破性測量技術。

缺陷的探查與測量是工業內窺鏡的一個重要功能，傳統測量技術包括：單物鏡陰影測量法、雙物鏡立體測量法等。但是上述各種測量技術往往既耗時（例如立體測量法需要更換鏡頭）又需要專業知識，測檢員必須訓練有素、經驗豐富，才能獲得穩定可靠、可重復驗證的結果，因此測量仍然是工業視頻內窺鏡的棘手問題。然而隨著相位掃描三維立體測量法及使用該方法的相位掃描3D測量內窺鏡的出現，上述問題迎刃而解，工業內窺鏡的測量功能上升到了新的高度。

相位掃描三維立體測量法是一種基于現有光學計量的技術，一大創新在于具有旋轉和縮放功能的相位掃描，為對象的大小和形狀提供了超強指示。它將線形光線投射到被檢對象表面進行光柵掃描, 并用具有高質量光學器件的攝像機捕捉這個線形模式，然后用專用算法處理圖像，得到缺陷表面的三維點云圖，并清晰展示缺陷區域的三維立體形狀與幾何尺寸。然后將之與測量結合使用，獲得有關缺陷或者被測表面的更多精確信息，方便檢測人員做出正確評估的同時，僅用一個測量鏡頭即可完成觀察和測量，無需更換鏡頭和重新定位缺陷，大大簡化了內窺鏡測量過程的復雜度，節省工作時間，提高檢測效率。

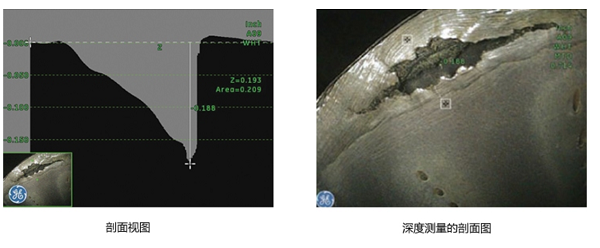

使用基于這種技術的相位掃描3D內窺鏡，能夠讓檢測過程更為智能。例如：如果使用者把游標放到自己感興趣區域兩邊中的任何一邊時，相位掃描三維立體測量系統就會在兩邊之間畫一條線。然后選擇剖面視圖，沿著這條線的交叉部分就會顯示出來，使凹陷、裂縫或者腐蝕部分更加清楚。需要特別說明的是，剖面視圖特征為對象大小和形狀的評估提供了有益的幫助，剖面視圖還可以用于測量截面部分點的深度。

美國韋林工業內窺鏡是進口工業內窺鏡品牌。韋林內窺鏡先將相位掃描三維立體測量技術搭載在上一代旗艦產品XLG3工業視頻內窺鏡系統上，后來又在推出的新一代便攜型工業視頻內窺鏡旗艦系統Mentor Visual iQ上，繼續承載了全面升級的相位掃描三維立體測量技術。韋林品牌的相位掃描3D測量內窺鏡，不僅能提供智能、快速、精確的結果，而且具有更全面的成像信息，提高了產品制造過程的質量控制水平，同時還進一步優化了輕巧便攜的優勢，使得選擇輕便型工業內窺鏡系統不再以犧牲高級測量功能為代價。

相關推薦：Mentor Visual iQ
