導管是一種很常見的工業設備，主要用于輸送液體、氣體、物料等物質，例如：橋梁等基礎設施在建設階段經常會用到工業基礎導管進行混凝土灌注。導管作用很重要，使用工業內窺檢測檢測導管內部質量，有助于提前發現缺陷，避免不合格導管對日后應用造成不良影響，同時也可以為導管質量優化提供數據支持，促進質量優化與提升。本文介紹使用工業內窺鏡檢測導管內部質量的操作指南，希望幫助您更好地使用這種檢測手段。

由于導管種類很多，結構和材質多樣化，例如：內部結構可以包括管道、閥門、管件、支架等，材質有金屬、塑料、陶瓷、不銹鋼、橡膠、玻璃等。這些多樣化特點給檢測帶來了一定的挑戰，而使用工業內窺鏡可以包容這些差異，實現對不同材質、不同結構導管內部的可視化檢測，從而準確而快捷地做出合理的質量評估。

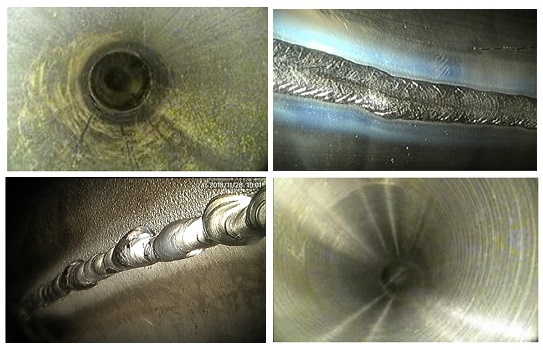

使用工業內窺鏡檢查導管，可以發現以下質量缺陷：易滯留于彎曲處的加工碎屑等多余物、因加工酸洗液殘留造成的內壁腐蝕、管口或孔加工時殘留的毛刺翻邊、管材分層形成的起皮、導管生產加工工藝誤差造成的劃痕和拉傷、內表面的凸起物和凹陷坑、焊接造成的焊縫反面擊傷等焊接缺陷、熱影響區的氧化現象、以及常見的裂紋損傷等。

使用工業內窺鏡檢測導管內部質量的具體步驟：

一、準備工作

1. 準備并檢查工藝文件和技術標準：對導管進行檢測前，應仔細核對相應的工藝文件，了解檢測方法和判定條件等內容。

2. 熟悉被檢測導管的情況：檢測前應確保導管內部沒有可能阻礙并損傷探頭的大障礙，特別應清除導管端口殘留的大型毛刺或翻邊等。

3. 工業內窺鏡選型：根據導管直徑、長度選取工業內窺鏡。特別要注意的是，如果要檢查比較細微的導管缺陷，以及像氧化現象等，建議選擇采用CCD圖像傳感器的工業內窺鏡，在導管內部的成像更清晰，而且色彩還原好，有助于根據表面色澤的差異準確識別氧化區域。

4. 檢查工業內窺鏡：具體包括探頭是否完好，設備的照明、對焦、導向、成像等功能是否正常等。

二、檢測過程

1. 準備插入探頭：一只手握住導管，另一只手準備將探頭端頭部從導管一側端口插入；

2. 檢查導管管口：開始時應注意用窺鏡直接觀察導管管口，避免漏掉管口位置的缺陷；

3. 平穩推進探頭：動作應穩定，保證畫面平穩，以確保可以觀察到導管所有位置；

4. 全面仔細觀察：由于使用內窺鏡觀察物體的角度、位置與人眼直接觀察有很大不同，要善于調整。通常應使鏡頭正對檢測區域，如必要時可以使用導向調整鏡頭位置，探頭直徑較小時，也可以適度旋轉導管，為保證觀察圖像的全面、完整。

5. 重點關注缺陷：遇到可疑圖像時應停下，調整探頭位置仔細觀察，使畫面達到最佳效果。確認是缺陷時，可以拍照、錄像、并作必要的注釋或記錄；

6. 按需雙端觀察：如果遇到毛刺時，不要讓探頭通過毛刺，應該將探頭抽出，從另一端插入導管再繼續觀察；

7. 測量缺陷尺寸：以三維掃描測量為例，可以使探頭正對缺陷，通過按鈕獲取3D相位測量圖像，然后選擇測量方式，并在圖像上設定測量方式對應的測量點，即可獲取測量結果。

三、檢測完畢

1. 生成檢測報告：由工業內窺鏡自動生成或者人工編寫導管檢測報告，注意描述缺陷現象、位置、評判，并歸檔相應的數據、圖片和視頻；

2. 收納工業內窺鏡：進行嚴格的清潔操作，并按照設備箱的布局正確存放。

按照上述教程使用工業內窺鏡檢測導管內部質量，可以快速而準確地發現質量缺陷，為做好質量控制、以及優化導管生產加工質量，提供強有力的數據指導，以確保導管在石油化工以及供水供氣等領域正常發揮作用。如下是可用于導管檢測的韋林工業內窺鏡產品，供您參考。
